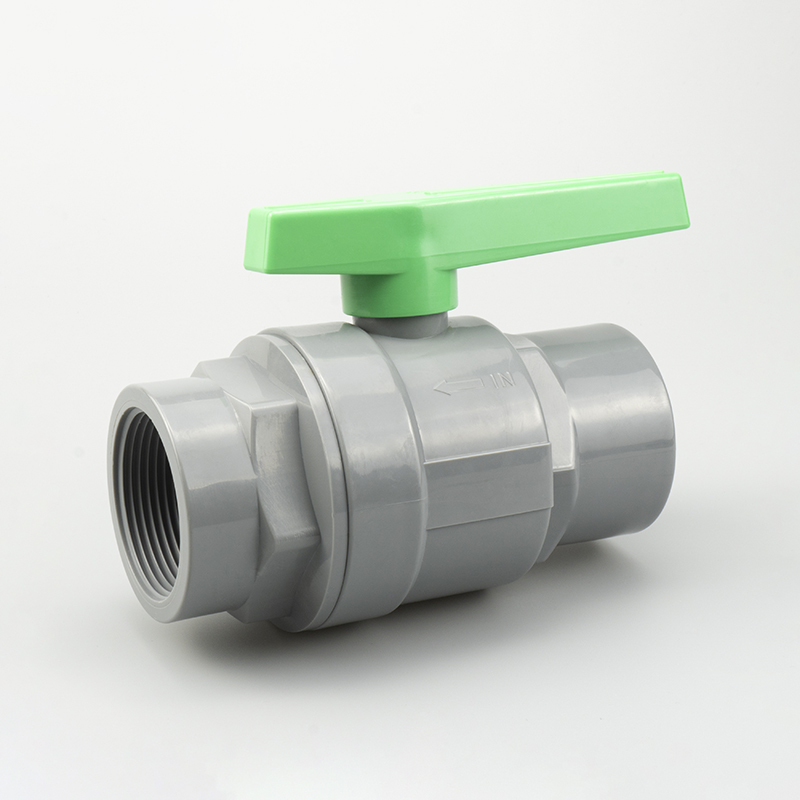

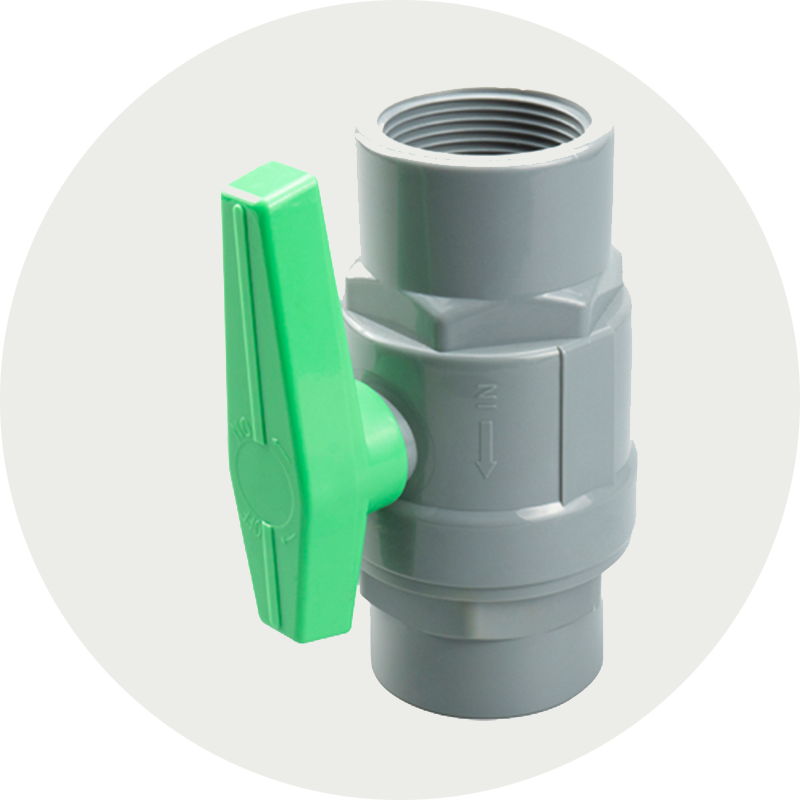

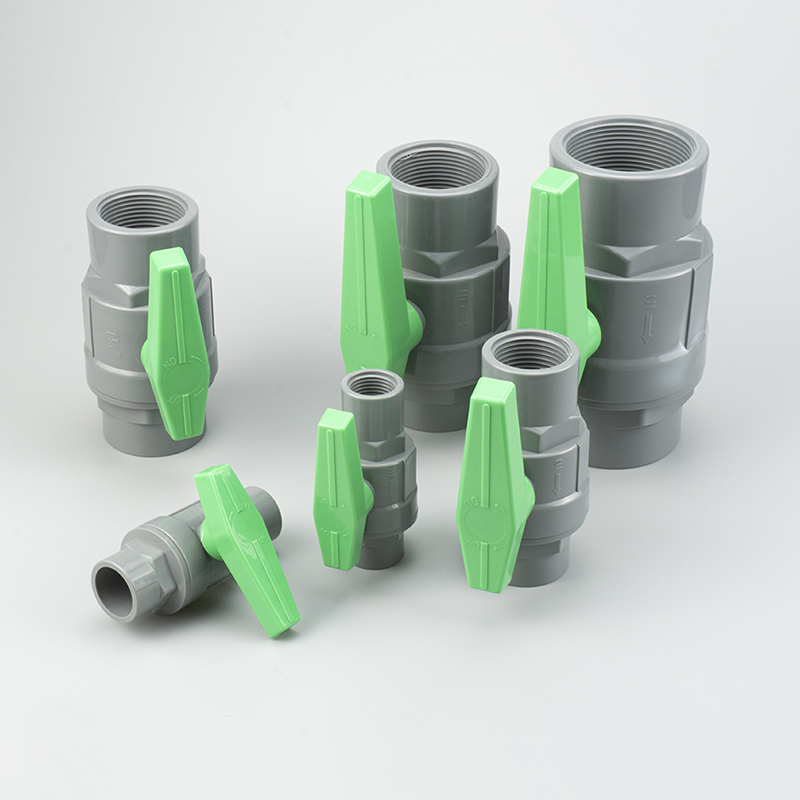

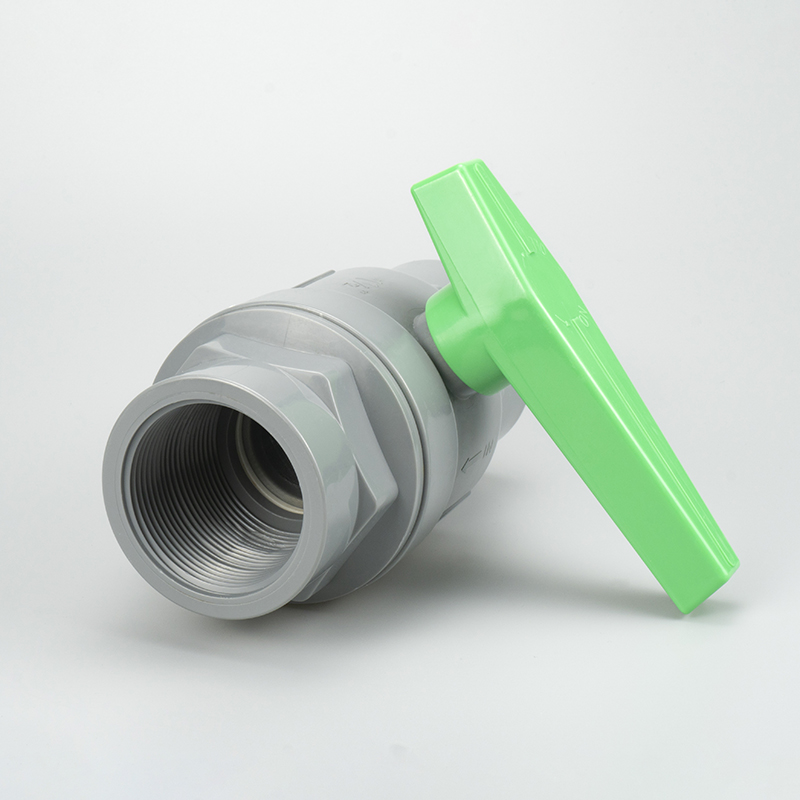

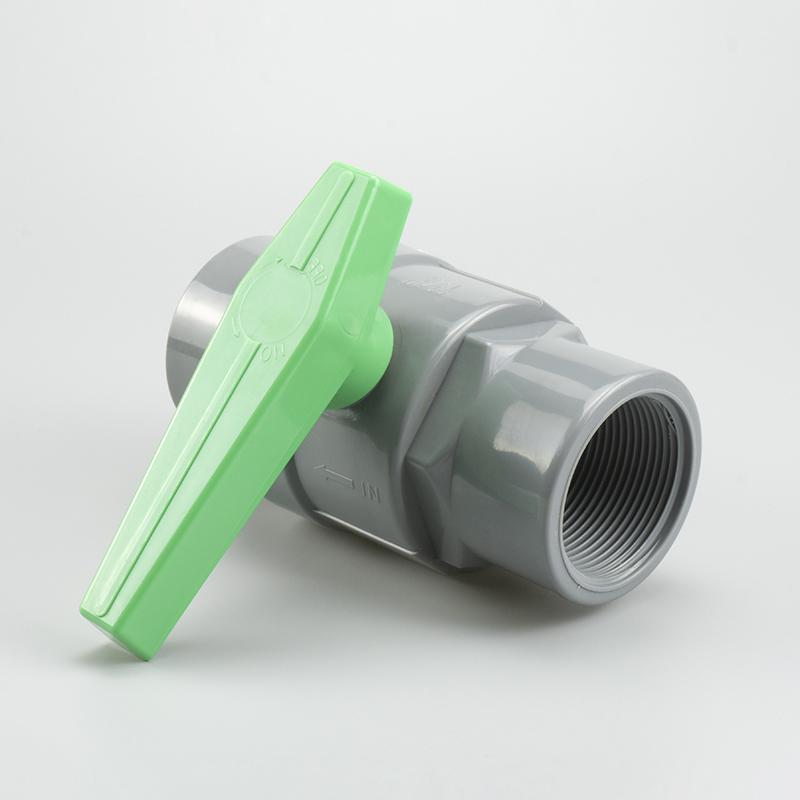

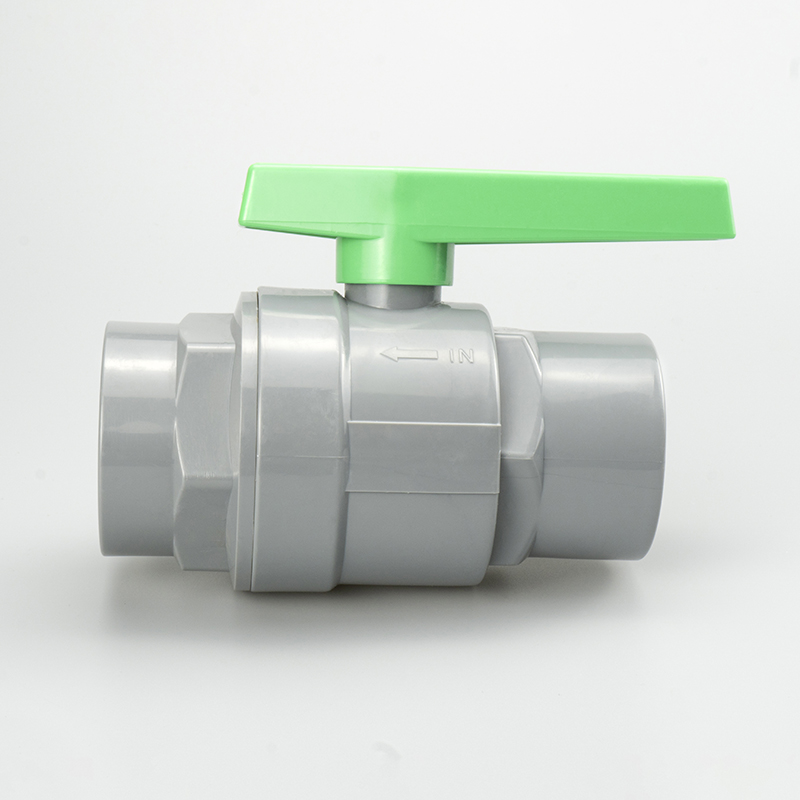

టాప్ క్వాలిటీ PVC బాల్ వాల్వ్‌లు పైప్ ఫిట్టింగ్‌లు గ్రీన్ కలర్ ప్లాస్టిక్ హ్యాండిల్ స్టెయిన్‌లెస్ స్టీల్ హ్యాండిల్ 3M వాల్వ్‌తో టూ-పీస్ బాల్ వాల్వ్
కాంపోనెంట్ మెటీరియల్
పదార్థం యొక్క వివరణ
| నం. | భాగం | మెటీరియల్ | QTY |
| 1 | శరీరం | UPVC | 1 |
| 2 | STEM O-రింగ్ | EPDM,FPM(NBR) | 1 |
| 3 | STEM | POM | 1 |
| 4 | బాల్ | ABS ప్లేటింగ్ క్రోమ్ | 1 |
| 5 | సీటు సీల్ | TPE,TPVC,TPO | 2 |
| 6 | హ్యాండిల్ | PVC/ABS | 1 |
మోడల్ పరిమాణం పారామితి పోలిక పట్టిక
| డైమెన్షన్ | యూనిట్ | |||||||||||
| మోడల్ | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| పరిమాణం | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | అంగుళం | ||
| thd./in | NPT | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| JIS | I | 20 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 | mm | ||
| d2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | mm | ||
| ANSI | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | mm | ||
| d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | mm | ||
| DIN | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 32 | 37.5 | 44 | 52 | 60 | 74 | 93 | 110 | 135 | mm | ||
